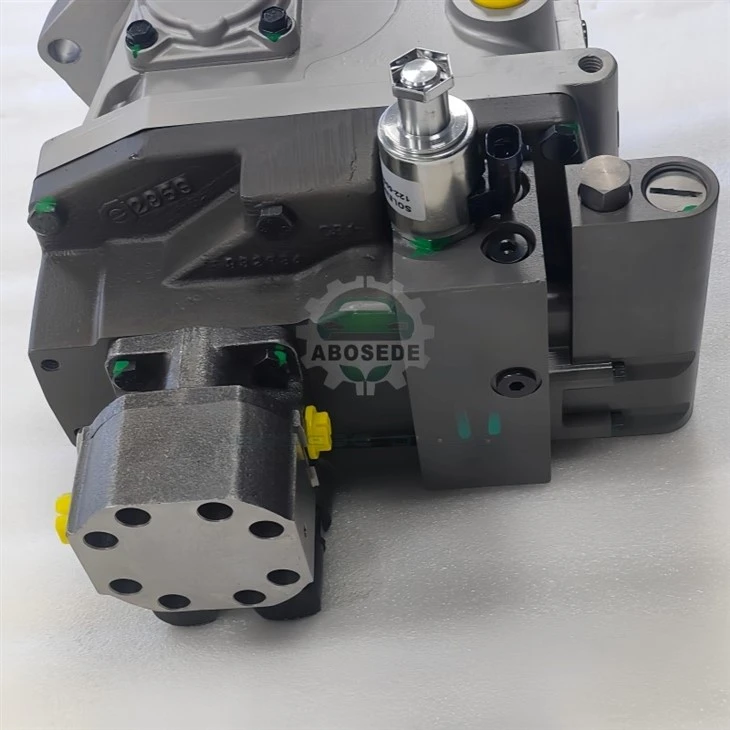

201-Pwmp Chwistrellu Tanwydd 4202 – Amrywiad Cynnydd Trorym Uchel Ar gyfer Caterpillar 3412 Peiriannau Diwydiannol a Morol

O fewn portffolio system tanwydd Caterpillar 3412, mae OEN 201-4202 yn cynrychioli cangen graddnodi benodol - nid yn unig rhif castio gwahanol, ond pwmp wedi'i diwnio ar ei gyfercynnydd trorym uwch (15-20%)abagiau cyflymder isel parhauso'i gymharu â'r 10R-1001 safonol. Er bod y ddau yn rhannu'r un diamedr plunger a geometreg casgen 10 mm, mae'r 201- 4202 yn ymgorffori proffil cam rac rheoli wedi'i addasu a sbring falf dosbarthu llymach, sy'n gohirio amseriad y gollyngiad ar safleoedd rac is. Mae'r newid cynnil hwn yn cynhyrchu cromlin cyflenwi tanwydd sy'n ffafrio adeiladu pŵer graddol dros ymateb cychwynnol ymosodol-yn ddelfrydol ar gyfer llwythi propeloriaid morol a setiau gen gydag olwynion hedfan syrthni uchel. Ar gyfer technegwyr, mae cydnabod y gwahaniaeth hwn yn hanfodol: gall gosod 201-4202 mewn cymhwysiad pŵer brig (ee, tryciau cludo) achosi cyflymiad araf, tra gall defnyddio 10R-1001 mewn cymhwysiad morol gynhyrchu mwg du gormodol yn ystod llwythi trosiannol.

Mae'r 201-4202 yn cynnal yr un fflans mowntio, traw gêr gyrru, ac edau allfa pwysedd uchel (M22x1.5) â'r holl bympiau 3412, gan sicrhau cyfnewidioldeb corfforol. Fodd bynnag, mae data mewnol hanfodol yn wahanol:

Paramedr	201-4202	10R-1001 (er gwybodaeth)
Diamedr plunger	10.0 mm (yr un peth)	10.0 mm
Strôc effeithiol	8.5 mm	8.5 mm
Rheolaeth rac cyfanswm teithio	16.5 mm (estynedig)	14.0 mm
Uchafswm cyflawni @ cyflymder graddedig	480 mm³/strôc @ 2,300 rpm	420 mm³/strôc @ 2,200 rpm
Pwysau agor falf dosbarthu	28 MPa ± 0.5	25 MPa ± 0.5
Lleoliad droop llywodraethwyr (ffatri)	6% (addasadwy 3-10%)	8%

Mae'r teithio rac hirach yn caniatáu i'r pwmp fesur tanwydd ychwanegol pan fydd y llywodraethwr yn mynnu-llwyth llawn ar rpms is-gwella trorym wrth gefn heb fynd y tu hwnt i fwg-cymhareb aer/tanwydd cyfyngedig. Mae pwysau agor cynyddol y falf danfon yn gwella-lluosogi tonnau llinell bwysau uchel, gan leihau oedi chwistrellu tua 0.3 ms ar 1,200 rpm, sy'n trosi i gromlin trorym fwy ymatebol.

Mae data graddnodi mainc (tanwydd ISO 4113, 40 gradd) ar gyfer 201-4202 yn dangos nodweddtwmpathyn y gromlin gyflenwi:

Yn1,000 rpm(ymgysylltu â llywodraethwyr segur): 90 mm³/strôc.

Yn1,400 rpm(pwynt trorym brig): 350 mm³ / strôc - mae hyn 25% yn uwch na'r 10R-1001 ar yr un safle rac.

Yn1,800 rpm: danfoniad yn gostwng i 310 mm³/strôc oherwydd amseriad porthladd gollwng ymlaen llaw.

Yn2,300 rpm(Gradd): 480 mm³/strôc (uchafswm).

Mae'r proffil aflinol hwn wedi'i beiriannu'n fwriadol: mae'r pwmp yn darparu tanwydd ychwanegol yn union yn y band lle mae ei angen ar yr injan i oresgyn ymchwydd llafn gwthio neu gywasgydd, tra'n lleihau'n raddol ar gyflymder uwch i atal goryrru. Mae'r llywodraethwr yn ymateb i newidiadau llwyth trwy apwysau hedfan{0}}a-gwanwynmecanwaith-mae'r 201-4202 yn defnyddio sbring segur meddalach, sy'n ehangu'r band droop ac yn rhoi teimlad "meddalach" i'r injan yn ystod symudiadau tocio.

Y pwmp hwn yw -uned benodol y ffatri ar gyfer:

Caterpillar 3412E gyriad morol(dyletswydd barhaus, -llifwyr traw sefydlog) – mae codiad trorym yn gwneud iawn am gyfraith y llafn gwthio (torque ∝ rpm²).

Pecynnau cywasgydd diwydiannol(ee, Atlas Copco, Ingersoll Rand) angen torque gwastad dros ystod 1,200-1,800 rpm.

Gen{0}}setiau gosod ar gyfer pŵer cysefin 50 Hz(1,500 rpm) - mae cyflenwad sefydlog y pwmp ar y cyflymder hwnnw yn sicrhau ymateb foltedd / amledd o fewn terfynau ISO 8528-5.

Ar gyfer tryciau oddi ar y briffordd, mae Caterpillar fel arfer yn pennu'r 10R-1001; byddai defnyddio'r 201-4202 mewn cymwysiadau o'r fath yn gofyn am ail-raddnodi sgriw terfyn tanwydd yr injan a gallai achosi mwg du ar uchder uchel oherwydd cymysgeddau cyfoethocach. Felly, gwiriwch ragddodiad rhif cyfresol yr injan bob amser (ee, 4SJ, 5SN) gyda'r llawlyfr rhannau.

Mae ein pympiau ail-weithgynhyrchu 201-4202 yn cael yr un protocol 14 cam trwyadl â'r 10R-1001, gydag un ychwanegolcydbwyso deinamigcam ar gyfer y cynulliad rac rheoli-gan fod y rac hirach yn fwy agored i ddirgryniad-hysteresis a achosir. Rydym yn defnyddio:

Glanhau uwchsoniggyda thoddiant chelating i dynnu farnais mewnol heb ymosod ar yr arwynebau caled.

Parau plunger/casgen ffit detholgradd A (clirio 0.003-0.004 mm) i adfer effeithlonrwydd cyfeintiol.

Cludo falf lapioi gyflawni'r union bwysau agor (28 MPa) gan ddefnyddio -rig prawf a reolir gan nitrogen.

Graddnodi llywodraethwyrar fainc brawf wedi'i hailadeiladu yn efelychu llwyth ramp a phroffiliau llwyth cam - wedi'u cofnodi mewn tystysgrif graddnodi 6 phwynt.

Yna caiff pob pwmp ei redeg-i mewn am 30 munud o dan amodau llwytho llawn i sefydlogi setiau'r sbring, ac ar ôl hynny rydym yn-fesur y rac-i-gyflenwi llinoledd. Mae'r adroddiad terfynol yn cynnwys y mynegai cynnydd trorym a fesurwyd (cymhareb cyflwyno ar 1,400 rpm i 1,800 rpm), gan sicrhau ei fod yn dod o fewn 1.15-1.25 yn unol â manyleb OEM.

C1: A yw'r 201-4202 yn disodli'r 10R-1001 yn uniongyrchol ar bob 3412 injan?
Yn gorfforol ie, ond yn swyddogaethol na. Mae'r graddnodi cyflenwi tanwydd yn gwahaniaethu-bydd disodli 10R-1001 gyda 201-4202 heb addasu'r llywodraethwr yn achosi gor-danwydd yn yr ystod ganolig, gan fynd y tu hwnt i derfynau mwg o bosibl. Rydym yn argymell ymgynghori â bwletin gwasanaeth yr injan am y rhif rhan cywir yn seiliedig ar y cais.

C2: Sut mae gwahaniaethu castio 201-4202 gwirioneddol o uned ffug?
Mae gan gastiau Caterpillar dilys rif "201-4202" penodol wedi'i godi ar y fflans, ynghyd â chod dyddiad tair llythyren (ee, "CJG") a chod bar wedi'i ysgythru â laser ar glawr y llywodraethwr. Mae ein pympiau wedi'u hail-weithgynhyrchu hefyd yn cynnwys sêl sy'n amlwg yn ymyrryd â'r sgriw graddnodi.

C3: Beth yw'r tymheredd tanwydd uchaf y gall y pwmp ei oddef yn ystod gweithrediad parhaus?
Mae'r pwmp yn cael ei raddio ar gyfer tymheredd mewnfa tanwydd hyd at 70 gradd. Uwchlaw hynny, mae'r gludedd yn gostwng, gan gynyddu gollyngiadau mewnol a lleihau'r cyfaint a gyflenwir tua 0.5% fesul 5 gradd. Rydym yn argymell gosod peiriant oeri tanwydd os yw'r injan yn gweithredu mewn hinsoddau trofannol.

C4: A allaf addasu nodwedd codi'r torque trwy newid ffynhonnau'r llywodraethwr?
Ydym-rydym yn cynnig pecyn tiwnio gwanwyn (sy'n cael ei werthu ar wahân) sy'n addasu'r codiad droop a'r torque. Fodd bynnag, mae hyn yn gofyn am fainc brawf ar gyfer graddnodi cywir; mae addasiadau maes heb fesur yn aml yn arwain at hela segur ansefydlog neu oedi wrth dderbyn llwyth.

C5: A oes angen hyd llinell bwysau uchel penodol ar y pwmp i gynnal amseriad y pigiad?
Mae'r 3412 gwreiddiol yn defnyddio llinellau o hyd cyfartal (tua 800 mm) i sicrhau amseriad unffurf ar draws silindrau. Os mai dim ond un pwmp sydd gennych yn lle un, cadwch y trefniant llinell presennol. Os ydych chi'n gosod set lawn, defnyddiwch linellau sydd â'r un diamedr mewnol (2.0 mm) a hyd i osgoi amrywiad cylchred i{6}}gylchu.

C6: Beth yw bywyd gwasanaeth disgwyliedig pwmp 201-4202 wedi'i ail-weithgynhyrchu o dan ddyletswydd morol arferol?
Gyda hidliad tanwydd cywir (Llai na neu'n hafal i 10 µm) a chynnal a chadw gwahanydd tanwydd / dŵr yn rheolaidd, mae'r pwmp fel arfer yn para 8,000-10,000 awr cyn bod angen amnewid plymiwr / casgen. Gall y ffynhonnau falf dosbarthu wanhau ynghynt, tua 6,000 o oriau-rydym yn cynnwys ffynhonnau newydd yn ein pecyn ailwampio.
