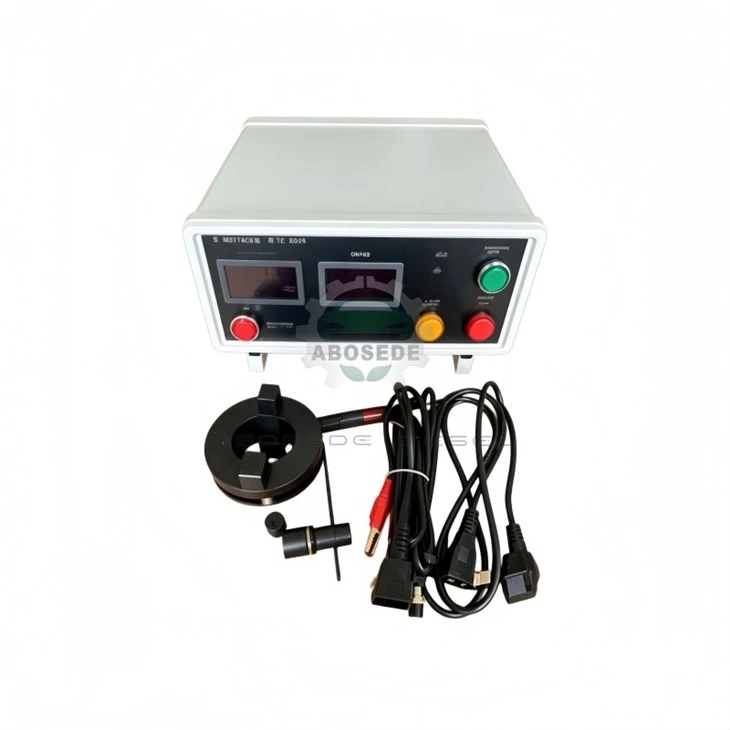

VP44 Rheolydd Pwmp Pwysedd Uchel - Modiwl Gweithredu Mesurydd Tanwydd ac Amseru Addasol ar gyfer Systemau Disel Dosbarthwr-Math

Mae pwmp dosbarthu Bosch VP44 yn aml yn cael ei gam-nodi fel dyfais fecanyddol yn unig gydag "ychwanegiad" electronig syml. Mewn gwirionedd, ei reolwr annatod yw'r ganolfan nerfol sy'n trosi ongl crank, pwysedd hwb, a thymheredd oerydd yn ddau newidyn allbwn critigol: maint tanwydd (trwy'r solenoid mesur) ac amseriad pigiad (trwy'r actiwadydd ymlaen llaw). Mae rheolydd sy'n methu yn amlygu ei hun fel ymchwydd ysbeidiol, cychwyn poeth caled, neu'r symptomau cod gwall "P1688" brawychus nad ydynt yn cael eu hachosi'n aml gan rotor y pwmp ei hun. Nid yw ein rheolydd newydd yn uned generig wedi'i hail-fflachio; mae'n fodiwl wedi'i ail-beiriannu'n llawn sy'n ail-fapio cam y gyrrwr ar gyfer y solenoid mesur (cerrynt brig 8 A, dal cerrynt 2.5 A) a'r actiwadydd amseru (cylch dyletswydd newidiol o 15 % i 85 % ar 120 Hz). Mae'r modiwl hwn yn dadgodio'r negeseuon CAN-bus o'r ECM ac yn eu trosi'n allbynnau PWM manwl gywir, gan ddileu'r hwyrni signal sy'n plagio hen reolwyr gwreiddiol. Mae'n cyfateb yn electronig i ailgalibradu ymddygiad hydrolig y pwmp heb gyffwrdd ag un sgriw.

---

Mae solenoid mesur tanwydd y VP44 yn rheoli faint o ddiesel sy'n mynd i mewn i geudod y plunger pwysedd uchel. Mae ein rheolydd yn cyflogi gyrrwr cerrynt deuol llethr: pwls brig 8 A (hyd 250 μs) i agor y solenoid yn gyflym, ac yna cerrynt dal 2.5 A sy'n cynnal safle heb orboethi'r coil. Mae'r proffil hwn yn lleihau amser trosglwyddo solenoid o 1.2 ms (manyleb OEM) i lawr i 0.8 ms, gan wella ymateb torque pen isel hyd at 7% ar brofion dynamomedr injan. Yn bwysicach fyth, mae'r rheolydd yn integreiddio dolen adborth daear-gyfredol sy'n monitro rhwystriant y solenoid mewn amser real. Wrth i'r solenoid gynhesu (mae gwrthiant yn cynyddu o 0.6 Ω i 0.9 Ω), mae'r gyrrwr yn addasu'r cerrynt dal yn awtomatig i gynnal grym magnetig cyson -gan atal y "cyflwr darbodus dan lwyth" cyffredin sy'n digwydd pan nad yw solenoidau poeth yn agor yn llawn. Mae'r modiwl hefyd yn cynnwys algorithm iawndal gollyngiadau: os na fydd y solenoid mesur yn cyrraedd y lifft targed o fewn y ffenestr amser benodedig, mae'r rheolydd yn defnyddio pwls hwb tymor byr (hyd at 10 A) i dorri'r stici, gan ymestyn bywyd gwasanaeth solenoid.

Mae amseriad chwistrellu ar y VP44 yn cael ei reoli gan piston ymlaen hydrolig, sy'n cael ei reoli gan solenoid cylch dyletswydd. Mae ein modiwl yn cynhyrchu signal PWM 120 Hz gydag amledd dither gweithredol (1.2 kHz) sy'n lleihau hysteresis piston, gan sicrhau bod yr ongl ymlaen llaw gorchymyn (0-12 gradd crank) yn cyd-fynd â'r sefyllfa fecanyddol wirioneddol o fewn ±0.3 gradd. Mae'r rheolydd yn storio tri map amseru annibynnol ar gyfer cychwyn oer, cynhesu, a gweithrediad cwbl gynnes-dewisadwy trwy fewnbwn allanol (ee, synhwyrydd tymheredd oerydd). Nodwedd unigryw yw'r algorithm “bwyd-ymlaen”: pan fydd yr injan yn cyflymu'n gyflym (ΔRPM> 500 rpm/s), mae'r rheolwr yn rhagataliol yn symud ymlaen amseriad hyd at 3 gradd i atal oedi turbo, yna'n ei arafu wrth i hwb adeiladu. Mae hyn yn lleihau mwg du yn ystod cyfnodau dros dro, sy'n gŵyn gyffredin gyda rheolwyr stoc. Mae'r modiwl hefyd yn cynnwys mewnbwn sgil-synhwyro (dewisol) sy'n arafu amseru 1 radd fesul digwyddiad a ganfuwyd, ac yna'n dychwelyd yn raddol i'r map.

Yn wahanol i reolwyr VP44 gwreiddiol sy'n storio codau nam statig yn unig, mae ein huned yn cynnwys cof dysgu addasol sy'n olrhain paramedrau gweithredol allweddol dros y 50 cylch gyrru diwethaf:

Oedi agor solenoid (cyfartaledd a gwyriad)

Amseru amser ymateb actuator

Ysigo foltedd batri yn ystod cranking

Tymheredd tai pwmp (sy'n deillio o ymwrthedd solenoid)

Mae'r gwerthoedd hyn yn cael eu cymharu â llinell sylfaen iechyd; os yw'r oedi wrth agor solenoid yn cynyddu > 15 % o'i norm a ddysgwyd, mae'r rheolydd yn tynnu sylw at rybudd "solenoid gwasanaeth" (trwy batrwm amrantu golau injan siec) ond yn parhau i weithredu gyda cherrynt dal wedi'i addasu. Mae'r dull ymaddasol hwn yn atal chwalfeydd sydyn ac yn rhoi rhybudd ymlaen llaw i dechnegwyr o wisgo cydrannau. Mae'r rheolydd hefyd yn cynnwys amddiffyniad gor-foltedd adeiledig (clampiau ar 18 V) a cysgodi polaredd gwrthdro, gan ei gwneud yn gadarn yn erbyn damweiniau cychwyn neidio.

Datgysylltu batria thynnu'r rheolydd gwreiddiol (dau follt, un cysylltydd 18-pin).

Cysylltwch y modiwl newydd– sicrhau bod y tab cloi harnais yn clicio. Mae'r rheolydd yn canfod cod y chwistrellwr yn awtomatig (trwy wrthwynebiad) ac yn gosod proffiliau cerrynt diofyn.

Perfformiwch y cylch dysgu: dechreuwch yr injan a gadewch iddo segur am 3 munud heb unrhyw lwyth. Bydd y modiwl yn ysgubo'r actuator amseru o 0 i 100% o ddyletswydd ac yn cofnodi'r ymateb hydrolig; mae hyn yn graddnodi'r map bwydo ymlaen i gyflwr traul y pwmp penodol.

Gwiriodefnyddio diagnosteg LED: mae golau gwyrdd cyson yn nodi gweithrediad arferol; mae ambr amrantu yn dynodi gwall mewnbwn synhwyrydd; coch cyson yn dynodi nam caledwedd (ee, shorted solenoid).

Gellir ail-gychwyn y cylch dysgu ar unrhyw adeg trwy osod sylfaen ennyd i'r pin rhaglennu, sy'n ddefnyddiol ar ôl ailwampio'r pwmp neu amnewid chwistrellwr.

C1: A ellir defnyddio'r rheolydd hwn ar bwmp sy'n rhedeg ar lywodraethwr mecanyddol ar hyn o bryd?
A: Na-mae'r VP44 angen ECM electronig i gyflenwi'r signalau PWM. Os yw'ch pwmp yn holl-fecanyddol (ee, pwmp mewnol), ni fydd y rheolydd hwn yn gweithio. Fe'i cynlluniwyd yn unig ar gyfer y VP44 gyda'i uned reoli electronig integredig.

C2: Mae gan fy injan god P1688 - ai'r rheolydd bob amser, neu ai'r pwmp ydyw?
A: P1688 (Internal Controller Failure) is most often caused by a failed driver transistor inside the controller. However, it can also be triggered by intermittent supply voltage below 10 V. Test your battery and alternator first. Our controller includes a voltage logging feature that records the minimum voltage during the last start; if it was >10 V, y rheolydd yw'r troseddwr tebygol.

C3: Sut mae'r cof addasol yn helpu pan fyddaf yn disodli chwistrellwyr?
A: Efallai y bydd gan chwistrellwyr newydd nodweddion llif ychydig yn wahanol. Ar ôl amnewid chwistrellwyr, perfformiwch y cylch dysgu (fel y disgrifir uchod). Bydd y rheolydd yn ail-fapio'r oedi agor solenoid i gyd-fynd ag ymateb y chwistrellwr newydd, gan atal y mwg garw segur a gormodol nodweddiadol sy'n dilyn ailosod chwistrellwr heb addasiad ECM.

C4: Beth yw'r gwahaniaeth rhwng y rheolydd hwn ac uned OEM "ail-weithgynhyrchu"?
A: Mae'r rhan fwyaf o unedau reman yn cael eu glanhau a'u profi, ond maent yn dal i ddefnyddio'r microreolwyr cyfnod gwreiddiol y 1990au gyda phrosesu araf a dim nodweddion addasol. Mae ein huned yn defnyddio prosesydd ARM Cortex-M4 modern sy'n rhedeg ar 100 MHz (yn erbyn yr 8 MHz gwreiddiol), gan alluogi adborth amser real a datrysiad PWM llawer manylach. Yn ogystal, rydym yn disodli pob cynhwysydd electrolytig â mathau o bolymer solet sy'n para 3-4 gwaith yn fwy na'r unedau gwreiddiol.

C5: A allaf addasu'r map tanwydd i gynyddu pŵer heb diwniwr ar wahân?
A: Mae'r map sylfaenol wedi'i raddnodi ar gyfer lefelau pŵer stoc. Fodd bynnag, rydym yn cynnig "firmwedd tiwnio" dewisol sy'n datgloi addasiadau maint tanwydd trwy'r porthladd rhaglennu. Bwriedir hwn at ddefnydd oddi ar y ffordd yn unig ac nid yw'n cydymffurfio ag allyriadau. Ar gyfer ceisiadau priffyrdd, rydym yn argymell cadw'r graddnodi safonol.

C6: Mae fy rheolydd VP40 ychydig yn wahanol - a fydd hyn yn ffitio?
A: Mae'r VP40 yn fersiwn gynharach gyda pinout cysylltydd gwahanol. Mae ein rheolydd wedi'i binio'n benodol ar gyfer cysylltydd 18-ffordd y VP44. Rydym yn cynnig harnais addasydd ar gyfer trawsnewidiadau VP40 i VP44, ond gwiriwch siâp y cysylltydd; os oes ganddo gysylltydd 14-pin, bydd angen yr addasydd arnoch chi.
